DIAPET DP-540

DIAPET 540 series
 ツールグラインダー

DIAPET DP-540

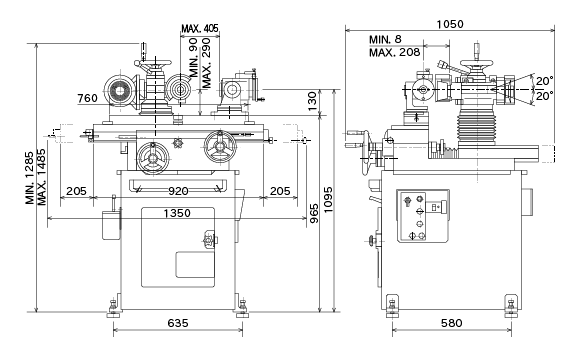

 ❑ 主要寸法

diapet DP-540図面

 ❑ 仕  様

容 量
振 り φ250mm
主軸テーパー ISO40
主軸台芯高 130mm
テーブル
作業面積 125×760mm
水平旋回 -10°・+90°
T溝の寸法 12mm
左右動 410mm
といし軸頭
前後・上下 200/200mm
水平旋回・傾斜 130°/±20°
といし軸回転数 2,970・3,934rpm(50Hz)
3,594・4,760rpm(60Hz)
といし軸モーター 0.75kW
床面積 1,050×1,350mm
重 量 460㎏
